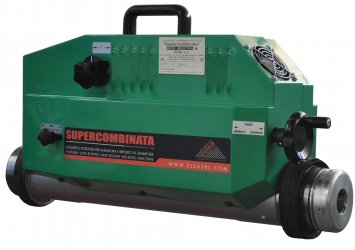

Masina de alezat si sudat pe contur SUPERCOMBINATA SC1 40/1 este dotata cu motor in 2 viteze de 1800W – avand capacitatea de lucru cuprinsa intre Ø 42 mm si Ø 250 mm. La cerere capacitatea de lucru poate fi crescuta pana la Ø 600 mm sau redusa pana la Ø 22 mm.
SUPERCOMBINATA SC1 40/1 Compact poate fi dotata cu accesorii optionale pentru a permite realizarea urmatoarelor echipamente::
- ALEZARE
- FREZARE
- FILETARE
- FREZARE FLANSA
- SECTIONARE LONGITUDINALA
Gama de masini ELSA este compatibila cu orice sursa de tip MIG/MAG
.
DOTARE STANDARD:
• 1 buc. unitatea de lucru main unit
• 1 buc. Panou de control electronic
• 1 buc. Bara alezat ø 40 x 2200 mm
• 1 buc. Bara alezat ø 40 x 1100 mm
• 1 buc. Extensie bara alezat 470 mm
• 1 buc. Torta telescopica
• 1 buc. Extensie 100 mm
• 5 buc. Extensie 35 mm
• 4 buc. Duze lungi
• 4 buc. Duze scurte
• 5 buc. Cap contact lung tip ø 0,8 mm
• 5 buc. Cap contact scurt ø 0,8 mm
• 1 buc. Cutit cu 10 muchii taietoare
• 1 buc. Portscula dreapta ø 12x100 mm
• 1 buc. Portscula stanga ø 12x60 mm
• 1 buc. Portscula speciala stanga ø 12x40 mm
• 1 buc. Portscula alezat de la ø 100 la 250 mm
• 2 buc. Suporti bara
• 2 buc. Suporti aditionali
• 1 buc. Kit prindere ax principal
• 1 buc. Ceas comparator
• 1 buc. Suport ceas comparator
• 1 buc. Micrometru de interior ø 12 mm
• 1 buc. Cablu Panou de control
• 1 buc. Cablu de alimentare 220 V
• 1 buc. Suport-Postament masina
• 1 buc. Kit scule de montaj
KIT-URI SUPLIMENTARE:
• Kit alezat linie
- cod KEP00187 Ø 22 mm - Ø 50 mm
- cod KEP00188 Ø 32 mm - Ø 100 mm
• Kit alezat linie si acoperire prin sudare
- KED00184 Ø 250 A 600 mm
• Kit frezare flansa
- KES00186 Ø 45 mm - Ø 160 mm
- KES00189 Ø 45 mm - Ø 260 mm
- KES00200 Ø 80 mm - Ø 240 mm
- KES00201 Ø 80 mm - Ø 400 mm
- KES30023 Ø 80 mm - Ø 160 mm
- KES30024 Ø 100 mm - Ø 250 mm
• Kit alezare exterioara si acoperire prin sudare
- KEL00185 Ø 100 mm - Ø 300 mm
• Kit Filetare
- KFL00928 Ø 120 mm - Ø 350 mm
ACCESORII:
•AE000643 Panou de control digital
•AE000487 Kit prindere bara alezare (A) Ø 40 mm
•AE000488 Kit prindere bara alezare (B) Ø 40 mm
•AE030015 Camera de luat veder
•AE003018 Bara alezare Ø 40 X 1500 mm
•AE003017 Bara alezare Ø 40 X 3000 mm
|
PARAMETRI TEHNICI
|
SC1 40/1 Compact
|
|
Tehnologia de sudare
|
spirala
|
|
Cursa longitudinala
|
nelimitata cu pas de 250 mm
|
|
DIAMETRE DE LUCRU
|
|
Diametru bara de alezat
|
Ø 40
|
|
Lungime bara de alezat
|
2200
|
|
Alezare linie
|
Ø 42 - Ø 250
|
|
Sudare exterioara
|
Kit optional
|
|
Sudare interioara
|
Ø 42 - Ø 250
|
|
Sudare exterioara
|
Ø 42 - Ø 250
|
|
Gaurire
|
Ø 10 - Ø 45
|
|
Bobinare
|
Ø 10 - Ø 45
|
|
Filetare
|
Kit optional
|
|
Frezare Flansa
|
Kit optional
|
|
MOTOR ROTOR
|
|
Motor alternativ continuu
|
monofazat
|
|
Putere utila
|
1800 W
|
|
Turatia in gol
|
2800 rpm
|
|
Cuplu
|
350 Nm
|
|
Vtieze de lucru
|
1° max 120 rpm
2° max 400 rpm
|
|
MOTOR DE AVANS
|
|
Motorul de curent continuu
|
|
|
Putere utila
|
90 W
|
|
Turatia maxima
|
11 rpm
|
|
Sistem de avans
|
electromecanic
|
|
PANOU ELECTRIC DE CONTROL
|
|
Tensiune lucru - 220 V 50/60 Hz
|
|
|
Microinterupator principal
|
|
|
Microintrerupator de urgenta
|
|
|
Invertor pentru avans
|
|
|
Invertor pentru rotor
|
|
|
Potentiometru reglare turatii (rpm)
|
|
|
Potentiometru reglare avans (rpm)
|
|
|
Putere absorbita
|
2000 W
|
|
Lungime
|
550 mm
|
|
Latime
|
240 mm
|
|
Inaltime:
|
380 mm
|
|
Greutate unitate centrala
|
37 kg
|
