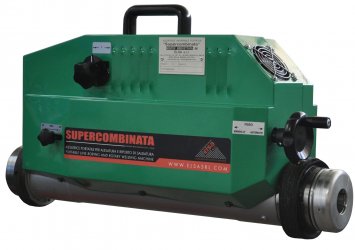

Masina de alezat si sudat pe contur SUPERCOMBINATA SC3 60/2 este dotata cu motor in 4 viteze de 2300W – avand capacitatea de lucru cuprinsa intre Ø 62 mm si Ø 800 mm. La cerere capacitatea de lucru poate fi crescuta pana la Ø 1200 mm sau redusa pana la Ø 22 mm.
SUPERCOMBINATA SC2 60/1 poate fi dotata cu accesorii optionale pentru a permite realizarea urmatoarelor echipamente::
- STRUNJIRE
- ALEZARE
- FREZARE
- FILETARE
- FREZARE FLANSA
- SECTIONARE LONGITUDINALA
Gama de masini ELSA este compatibila cu orice sursa de tip MIG/MAG
DOTARE STANDARD:
• 1 buc. unitatea de lucru
• 1 buc. Panou de control electronic
• 1 buc. Bara alezat ø 60 X 2200 mm
• 1 buc. Extensie bara alezat 520 mm
• 1 buc. Lance pentru sudare exterioara
• 1 buc. Torta telescopica
• 3 buc. Extensie 100 mm
• 5 buc. Extensie lance 35 mm
• 4 buc. Duze lungi
• 4 buc. Duze scurte
• 5 buc. Cap contact lung tip ø 0,8 mm
• 5 buc. Cap contact scurt ø 0,8 mm
• 1 buc. Pana de ajustare portscule
• 1 buc. Cutit cu 10 muchii taietoare
• 1 buc. Portscula dreapta ø 12x100 mm
• 1 buc. Portscula stanga ø 12x60 mm
• 1 buc. Portscula alezat de la ø 250 la 800 mm
• 1 buc. Portscula frezat de la ø 120 la 250 mm
• 2 buc. Suporti bara
• 2 buc. Suporti aditionali
• 1 buc. Kit de centrare de la ø 250 la 800 mm
• 1 buc. Kit prindere ax principal
• 1 buc. Ceas comparator
• 1 buc. Suport ceas comparator
• 1 buc. Comparator telescopic
• 1 buc. Micrometru de interior ø 12 mm
• 18 buc. Suporti prindere flansa
• 4 buc. Suporti flansa de la ø 250 la 800 mm
• 1 buc. Bucsa de reductiere cap torta
• 1 buc. Bucsa de reductiere prindere torta
• 18 buc. Surub cap hexagonal M14X80 mm
• 18 buc. Surub cap allen M14X50 mm
• 18 buc. Piulita hexagonala M14
• 1 buc. Cablu Panou de control
• 1 buc. Cablu de alimentare 220 V
• 1 buc. Suport-Postament masina
• 1 buc. Kit scule de montaj
KIT-URI SUPLIMENTARE:
• Kit alezat linie
- cod KEP00594 Ø 22 mm - Ø 50 mm
- cod KEP00593 Ø 32 mm - Ø 100 mm
- cod KEP00687 Ø 42 mm A 140 mm
• Kit alezat linie si acoperire prin sudare
- cod KED00366 Ø 600 mm - 1200 mm
• Kit frezare flansa
- KES00186 Ø 45 mm - Ø 160 mm
- KES00189 Ø 45 mm - Ø 260 mm
- KES00200 Ø 80 mm - Ø 240 mm
- KES00201 Ø 80 mm - Ø 400 mm
- KES00363 Ø 250 mm - Ø 500 mm
- KES00364 Ø 400 mm - Ø 800 mm
• Kit sectionare longitudinala
- KES30023 Ø 80 mm - Ø 160 mm
- KES30024 Ø 100 mm - Ø 250 mm
• Kit alezare exterioara si acoperire prin sudare
- KEL00185 Ø 100 mm - Ø 300 mm
• Kit Filetare
- KFL00928 Ø 120 mm - Ø 350 mm
ACCESORII:
•AE000644 Panou de control digital
•AE000441 Kit prindere bara alezare (A) Ø 60 mm
•AE000442 Kit prindere bara alezare (B) Ø 60 mm
•AE030025 Bara alezare Ø 60 X 1100 mm (Mk IV)
•AE001027 Bara alezare Ø 60 X 1500 mm
•AE003014 Bara alezare Ø 60 X 3000 mm
|
PARAMETRI TEHNICI
|
SC3 60/2
|
|
Tehnologia de sudare
|
spirala
|
|
Cursa longitudinala
|
nelimitata cu pas de 350 mm
|
|
DIAMETRE DE LUCRU
|
|
Diametru bara de alezat
|
Ø 60
|
|
Lungime bara de alezat
|
2200
|
|
Alezare linie
|
Ø 42 - Ø 400
|
|
Sudare exterioara
|
Kit optional
|
|
Sudare interioara
|
Ø 42 - Ø 800
|
|
Sudare exterioara
|
Ø 42 - Ø 800
|
|
Gaurire
|
Kit optional
|
|
Bobinare
|
Kit optional
|
|
Filetare
|
Kit optional
|
|
Frezare Flansa
|
Kit optional
|
|
MOTOR ROTOR
|
|
Motor alternativ continuu
|
monofazat
|
|
Putere utila
|
2300 W
|
|
Turatia in gol
|
2800 rpm
|
|
Cuplu
|
1150 Nm
|
|
Vtieze de lucru
|
1° 55 rpm
2° 82 rpm
3° 220 rpm
4° 370 rpm
|
|
MOTOR DE AVANS
|
|
Motorul de curent continuu
|
|
|
Putere utila
|
90 W
|
|
Turatia maxima
|
11 rpm
|
|
Sistem de avans
|
electromecanic
|
|
PANOU ELECTRIC DE CONTROL
|
|
Tensiune lucru - 220 V 50/60 Hz
|
|
|
Microinterupator principal
|
|
|
Microintrerupator de urgenta
|
|
|
Invertor pentru avans
|
|
|
Invertor pentru rotor
|
|
|
Potentiometru reglare turatii (rpm)
|
|
|
Potentiometru reglare avans (rpm)
|
|
|
Putere absorbita
|
2300 W
|
|
Lungime
|
680 mm
|
|
Latime
|
300 mm
|
|
Inaltime:
|
390 mm
|
|
Greutate unitate centrala
|
45 kg
|
